1. Paradigman muutokset lämpömuovaustyökalujen kehittämisessä
Nykyaikaisten nopeiden pakkausten tuotantolaitteiden valmistus vaatii ehdotonta tarkkuutta suunnitteluvaiheessa. Perinteiset menetelmät, jotka luottivat kaksiulotteiseen asetteluun ja empiirisiin kokeilu- ja virhe-muokkauksiin, eivät ole enää käyttökelpoisia sykliajan minimoimiseen ja materiaalien optimointiin keskittyvällä alalla. Ohutpakkausten suurivolyymituotanto vaatii erikoisosaamista lounaslaatikon lämpömuovausmuotti kokoonpanot, jotka on suunniteltu kestämään jatkuvaa pneumaattista ja mekaanista syklistä kuormitusta säilyttäen samalla tasaiset lämmönpoistoominaisuudet kaikissa työkalun onteloissa.
Integroiva moderni cad-suunnitteluohjelmisto suoraan työkalun ja meistin piirustustyönkulkuun mahdollistaa työstölaitteiden mallintamisen monimutkaisten kolmiulotteisten vetokulmien, laskea materiaalin vetosuhteet tarkasti ja simuloida todellisia fyysisiä rasituksia ennen kuin yksikään työkaluteräksen tai alumiiniseoksen pala saapuu CNC-työstökeskukseen. Siirtämällä varmennusta digitaalisiin ympäristöihin työkaluvalmistajat voivat vähentää kalliita geometrisia poikkeamia ja varmistaa virheettömän suurten volyymien käytön.
Tekninen huomautus: Teollinen lämpömuovaus toimii kapeissa prosessointiikkunoissa. Pienet geometriset epäjohdonmukaisuudet muottitaskuissa voivat johtaa paikalliseen seinämän ohenemiseen, rakenteelliseen lommahdukseen ja epäsäännöllisiin pinoamiskonfiguraatioihin automaattisten loppupään pakkaustoimintojen aikana.
2. 3D-mallinnusohjelmiston tekniset ydinominaisuudet
Täytäntöönpano palkkio 3d cad suunnitteluohjelmisto muuttaa tapaa, jolla koneinsinöörit lähestyvät monimutkaisia monionteloisia työkalugeometrioita. Edistyneet pintamallinnustoiminnot nykyaikaisissa ohjelmistoissa antavat suunnittelutiimille mahdollisuuden rakentaa orgaanisia, ergonomisia muotoja, jotka optimoivat muovimateriaalin jakautumisen säilyttäen samalla vaaditun tilavuuskapasiteetin. Kun kehitetään monionteloisia elintarvikkeiden pakkaustyökaluja, parametriset mallinnusmoottorit varmistavat, että ensisijaiseen pääonteloon tehdyt muutokset leviävät välittömästi koko usean aseman asettelun läpi.
Parametristen ominaisuuksien manipulointi ja assosiaatio
Parametrisen suunnittelun ansiosta insinöörit voivat määritellä selkeät geometriset suhteet erillisten muottikomponenttien välille. Esimerkiksi säiliöprofiilin huulen kokonaispaksuuden muuttaminen päivittää automaattisesti vastaavat taskun välykset, painelaatikon mitat ja pistokeapuparametrit koko asettelussa. Tämä kaksisuuntainen assosiatiivisuus vähentää merkittävästi suunnittelutyötunteja iteratiivisten prototyyppivaiheiden aikana ja suojaa suunnittelun eheyttä kokoonpanopiirustuksissa, koneistussuunnitelmissa ja rakenneanalyysitiedostoissa.
Kehittynyt pintatopologia ja jatkuvuus
Korkea suorituskyky 3d-mallinnusohjelmisto tarjoaa matemaattisen ohjauksen, jota tarvitaan kaarevuuden jatkuvuuden saavuttamiseksi monimutkaisia siirtymäsäteitä pitkin. Työkalujen suunnittelijat hyödyntävät tarkkoja pintasäätöjä estääkseen äkilliset poikkileikkauksen muutokset, jotka aiheuttavat jännityskeskittymisvyöhykkeitä lämpömuovatussa muovilevyssä. Tämä edistyksellinen geometrinen ohjaus auttaa säilyttämään tasaisen materiaalin paksuuden syvävedetyissä taskun seinämissä ja tiukoissa kulmissa.

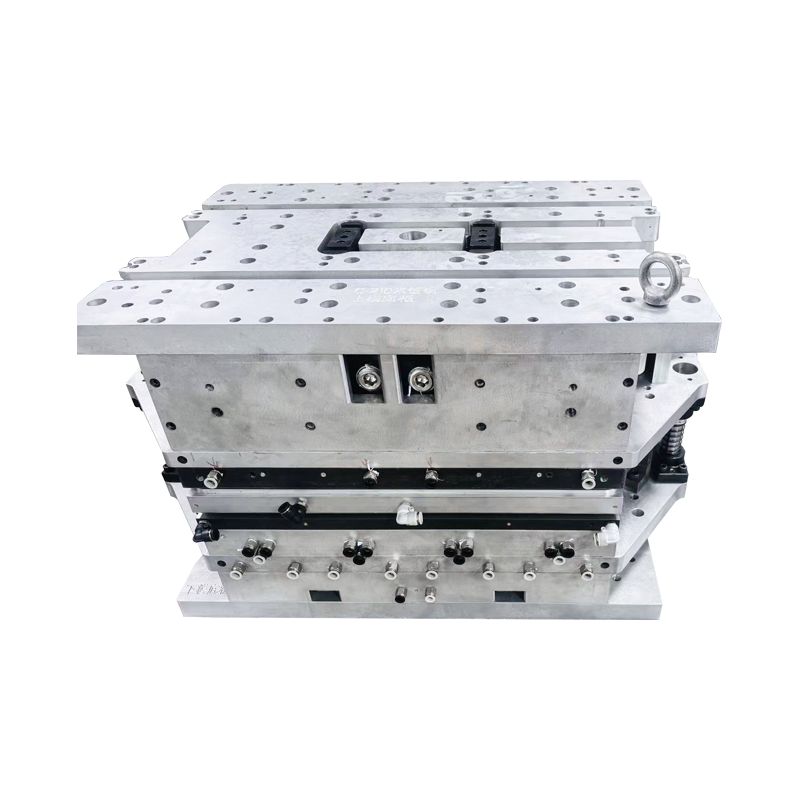

3. Kattava muotin ydin- ja ontelotekniikka
Suuren volyymin lämpömuovaustyökalujen kehittäminen vaatii selkeän eron ylemmän ja alemman mekaanisen muovausvyöhykkeen välillä. Erikoistuneet suunnittelutyönkulut, kuten SolidWorks-muottisuunnittelu, tarjoavat omistettuja työkalusarjoja erillisten erotuslinjojen erottamiseen, sulkupintojen jakamiseen ja raakageometrisen kokoonpanon erottamiseen omistetuiksi muotin ydin- ja onkalosuunnitteluarkkitehtuureiksi. Tämän digitaalisen segmentoinnin avulla insinöörit voivat optimoida ilmanpoistokokoonpanot, materiaalivalinnat ja tietyt lämpöreitit työkalun molemmille osille.
Naarasontelolevyt määrittävät tyypillisesti säiliön ulkoisen esteettisen profiilin ja rakenteellisen uurteen, kun taas urosydin säätelee sisäistä mittasäätöä ja tarjoaa mekaanisen pistokkeen avun seurannan. Näiden komponenttien suunnittelu yhteiseen CAD-kokoonpanoon varmistaa täydellisen kohdistuksen nopeiden kiinnitysjaksojen aikana, eliminoi yhteensopimattomat jakoviivat ja vähentää puristusohjaintappien mekaanista kulumista.
Cavity Side Engineering
Keskittyy pintakäsittelyn laatuun, materiaalimerkin yksityiskohtiin ja rakenteellisiin pinoamiskorvauksiin. Vaatii tarkat vetokulmalaskelmat varmistaakseen puhtaan, automaattisen osien poiston ilman mekaanisia pintoja hankaamatta.
Core Side Engineering
Hallitsee sisäisten osien toleransseja, mekaanisia kuorintarenkaita ja rakennemateriaalien jakelua. Sisältää tyypillisesti monimutkaisia tuuletusmikrokanavia, jotka poistavat nopeasti jääneen ilman muodostusjaksojen aikana.
Ensisijainen haaste moniontelotyökaluissa on suurten muottilevyjen lämpögradienttien hallinta. CAD-tilassa suoritettujen nestedynamiikan simulaatioiden avulla insinöörit voivat suunnitella tarkkoja jäähdytyskanavia, jotka kietoutuvat tiiviisti sydämen ja ontelon sisäosien ympärille. Tasaisen pintalämpötilan ylläpitäminen kaikissa onteloissa on ratkaisevan tärkeää osien vääntymisen estämiseksi ja vakaan tuotantotuloksen varmistamiseksi.
4. Muovisten kutistumistoleranssikaavojen käyttöönotto
Yleinen sudenkuoppa työkalun suunnittelussa on oletus, että muottitaskun tulee täsmälleen vastata lopullisen muoviosan tavoitemittoja. Todellisuudessa termoplastiset hartsit kutistuvat oleellisesti, kun ne jäähtyvät amorfisista muodostuslämpötiloista stabiileihin ympäristön varastointitiloihin. Insinöörien on skaalattava työkalujen geometrioita ylöspäin käyttämällä erityisiä muovisten kutistumistoleranssien mittareita varmistaakseen, että lopputuote täyttää suunnitteluvaatimukset.
Kutistumisnopeus riippuu suuresti materiaalin valinnasta, levyn paksuudesta, suunnasta ja työkalun erityisistä lämpötiloista. Amorfiset polymeerit, kuten polyeteenitereftalaatti, käyttäytyvät eri tavalla kuin puolikiteiset vaihtoehdot, kuten polypropeeni, joilla on korkeampi, suunnasta riippuvainen kutistumisnopeus. Alla olevassa taulukossa esitetään vakiokutistumiskertoimet, joita työkalusuunnittelijat käyttävät asettaessaan CAD-skaalausparametreja.
| Polymeeriluokka | Yleiset materiaalit | Keskimääräinen kutistumisalue | Työkalun skaalauskerroin |
|---|---|---|---|
| Amorfinen | PET / APET | 0,4 prosentista 0,7 prosenttiin | 1.005 |
| Puolikiteinen | PP (homopolymeeri) | 1,5 prosentista 2,2 prosenttiin | 1.018 |
| Vaikutus muutettu | LANTIAT | 0,5 prosentista 0,8 prosenttiin | 1.006 |
| Biopohjainen | PLA | 0,3 prosentista 0,5 prosenttiin | 1.004 |
Näiden skaalausarvojen käyttäminen edellyttää syvällistä ymmärrystä osan geometriasta. Syvävedetyissä malleissa esiintyy usein epätasaista kutistumista, ja liike on voimakkaampaa primäärimateriaalin vetosuuntaa pitkin kuin poikittaisakseleilla. Kehittyneiden 3D-CAD-alustojen avulla suunnittelutiimit voivat soveltaa epäyhtenäisiä, anisotrooppisia skaalaustekijöitä riippumattomien koordinaattivektoreiden mukaan estääkseen tämän käyttäytymisen ja estääkseen osien vääristymisen.
5. GD&T:n dekoodaus korkean tarkkuuden työkalujen valmistukseen
Perinteinen plus-miinus-mitoitus jää usein vajaaksi, kun validoidaan monimutkaisia, monionteloisia lämpömuovauskoneita. Geometrinen mitoitus ja toleranssi tarjoaa standardoidun matemaattisen kielen mekaanisten ominaisuuksien sallitun vaihtelun määrittämiseen niiden toiminnallisten suhteiden perusteella. Taustalla olevan gd&t-merkityksen ymmärtäminen on välttämätöntä työkalusuunnittelijoille, joiden on ilmoitettava tiukat valmistusrajoitukset maailmanlaajuisissa toimitusketjuissa.
Sen sijaan, että vain rajattaisiin piirre lineaaristen rajojen väliin, GD&T käyttää eksplisiittisten geometristen ohjausvyöhykkeiden järjestelmää. Tämä lähestymistapa varmistaa, että erilliset työkalukomponentit – kuten alipainelävistyskokoonpanot, reunateräkset ja usean aseman muottipohjat – sopivat ja kohdistavat oikein nopeiden, jatkuvien tuotantoajojen aikana.
Luomalla selkeät peruspisteen viitekehykset GD&T mahdollistaa laadunvalvontatarkastajien mittaamisen työkaluelementeistä samoista toiminnallisista lähtökohdista, joita käytettiin 3D-mallinnuksen alkuvaiheissa. Tämä kohdistus vähentää mittausten epäselvyyttä ja auttaa estämään kalliita riitoja työkalusuunnittelijoiden ja CNC-työstökeskusten välillä.
6. Kriittiset geometriset toleranssit lämpömuovaustyökaluissa
Kun luodaan kattava työkalu ja meisti CAD-piirustus, vaaditaan erityisiä geometrisia ohjaimia työkalun pitkän aikavälin suorituskyvyn ja mekaanisen vaihdettavuuden takaamiseksi. Rakenteellisissa lämpömuovausasetteluissa paikannustarkkuus, pintaprofiilin säädöt ja yhdensuuntaisuusmääritykset määrittävät, toimiiko työkalu tasaisesti vai epäonnistuuko ennenaikaisesti mekaanisten häiriöiden vuoksi.
- Pintaprofiilin hallinta: Käytetään monimutkaisiin säiliöonteloihin yhtenäisen kolmiulotteisen toleranssiverhokäyrän määrittämiseksi teoreettisen CAD-pintaprofiilin ympärille. Tämä ohjaus varmistaa tasaisen sisäisen volyymin ja luotettavan automaattisen osien sisäkkäisyyden.
- Aseman toleranssi: Käytetään mekaanisten ohjaustappiholkkien, koaksiaalisten tuuletusaukkojen ja tukipilarijärjestelyjen tarkan sijainnin määrittämiseen suhteessa ensisijaisiin referenssipisteisiin. Tämä korvaa vähemmän tarkat koordinaattitoleranssiruudukot.
- Yhdensuuntaisuus ja tasaisuus: Kriittinen suurille monionteloisille taustalevyille. Jos muottilevystä puuttuu oikea tasaisuus, puristusvoimat jakautuvat epätasaisesti työkalun poikki, mikä aiheuttaa välähdystä osien reunoilla ja kiihdyttää paikallista kulumista.
- Samakeskisyys ja koaksiaalisuus: Käytetään kriittisiin pistokeaputankoihin ja vastaaviin onteloiden keskilinjoihin, jotta materiaali venyy symmetrisesti tyhjiömuovauksen alkuvaiheissa.
7. Ilmanvaihdon, jäähdytyksen ja materiaalin poiston optimointi
Osan perusmuodon lisäksi lämpömuovaustyökalun tulee toimia tehokkaana lämmönvaihtimena ja pneumaattisena paineastiana. Suorituskykyisten CAD-alustojen avulla insinöörit voivat optimoida nämä toiminnalliset järjestelmät suoraan ensisijaisessa 3D-työtilassa. Tämä digitaalinen integraatio auttaa varmistamaan, että tuotantosyklit toimivat mahdollisimman nopeasti ja luotettavasti.
Ilmanvaihtojärjestelmän suunnittelu
Muotit vaativat strategisia tyhjiöilmareikiä, jotta ilmataskut eivät vääristäisi muodostuvaa muovilevyä. 3D-mallinnustyökalujen avulla insinöörit voivat kartoittaa tiheitä mikrotuuletusaukkoja sisäkulmiin ja syviin syvennyksiin. Nämä ominaisuudet ovat riittävän pieniä estämään muovimateriaalin kulkeutumisen reikiin ja jättämästä kosmeettisia vikoja valmiisiin osiin.
Conformal Cooling Integration
Perinteiset poratut nestelinjat rajoittuvat suoriin geometrisiin reitteihin, mikä usein rajoittaa jäähdytystehoa monimutkaisten osakäyrien lähellä. Nykyaikainen työkalutekniikka ratkaisee tämän käyttämällä konformisia jäähdytyskanavia. Nämä kanavat on suunniteltu CAD:ssa ja rakennettu käyttämällä edistyneitä lisäaine- tai moniosaisia CNC-tekniikoita, ja ne heijastavat muottipesän tarkan topologian. Tämä tasainen jäähdytys minimoi sisäisten osien jännitykset ja lyhentää syklin kokonaisaikoja.
8. Yleisten työkalujen ja vikavektorien vianmääritys
Kun tuotantovirheitä ilmenee keskisuuren ja suuren volyymin lämpömuovausoperaatioiden aikana, perimmäinen syy voidaan usein jäljittää geometrisiin ongelmiin tai työkalukokoonpanon toleranssien pinoamiseen. Näiden virheiden korjaaminen digitaalisen suunnittelun alkuvaiheessa on paljon kustannustehokkaampaa kuin karkaistun työkaluteräksen muokkaaminen tuotantolinjan pysähtymisen jälkeen.
| Havaittu vikatyyppi | Root Tooling Factor | CAD-optimointistrategia |
|---|---|---|
| Paikallinen seinän ohennus | Riittämättömät siirtymäsäteet | Käytä kaarevuuden jatkuvuussääntöjä tasoittaaksesi syvävedettyjä kulmia. |
| Osan muodonmuutos / vääntyminen | Epätasainen jäähdytyskanavan asettelu | Suunnittele jäähdytysgeometriat uudelleen konformisten lämpösimulaatiotietojen avulla. |
| Poiston naarmujälkiä | Riittämättömät vetokulmat | Lisää pystysuoraa seinän vetovaraa parametrisessa mallissa. |
| Vilkkuu trimmiviivoja pitkin | Huono levyn tasaisuustoleranssi | Kiristä tukilevyjen tasaisuus- ja yhdensuuntaisuusvaatimukset. |
Yhdistämällä kehittyneet mekaaniset analyysityökalut tiukkojen geometristen säätöjen kanssa, suunnittelutiimit voivat ennakoida ja poistaa nämä yleiset prosessointivirheet. Tämä digitaalinen optimointivaihe varmistaa, että lopulliset tuotantotyökalut tarjoavat luotettavan ja suuren volyymin suorituskyvyn heti käynnistysvaiheesta lähtien.
9. Yhteenveto muottien valmistuksen parhaista käytännöistä
Korkean tarkkuuden lämpömuovausmuottien onnistunut suunnittelu vaatii huolellista tasapainoa edistyneen ohjelmistosuunnittelun, oikean materiaalin skaalauksen ja tiukan geometrisen mitoituksen välillä. Luomalla jäsennellyt suunnittelutyönkulut tuotantolaitokset voivat toimittaa jatkuvasti työkaluja, jotka täyttävät tiukat suorituskyky- ja kestävyysstandardit.
Keskeisen suunnittelun tarkistuslista:
- Käytä aina anisotrooppisia kutistumiskertoimia tietyn termoplastisen materiaalin ja käytettyjen vetosuhteiden perusteella.
- Käytä kattavaa peruspistejärjestelmää GD&T:ssä hallitaksesi osien vaihtelua monionteloisten työkalulevyjen välillä.
- Integroi yksityiskohtaiset lämpö- ja nestesimulaatiot suunnitteluprosessin alkuvaiheessa optimoidaksesi jäähdytystehokkuuden ja minimoiksesi osien vääntymisen.
- Ylläpidä selkeitä, keskitettyjä parametrisia tietomalleja varmistaaksesi, että päivitykset etenevät luotettavasti kaikissa ydin-, ontelo- ja komponenttipiirustuksissa.
10. Usein kysytyt kysymykset
K1: Kuinka 3D CAD -suunnitteluohjelmisto laskee kutistumiserot materiaalien, kuten PP:n ja PET:n, välillä?
Insinöörit syöttävät manuaalisesti tietyt tilavuuslaajenemiskertoimet ohjelmiston skaalausmoottoriin. Koska puolikiteiset materiaalit, kuten PP, kutistuvat enemmän kuin amorfiset polymeerit, kuten PET, alkuperäiset muottiontelot CAD-asettelussa on skaalattava epätasaisesti näiden erillisten fysikaalisten ominaisuuksien kompensoimiseksi ennen koneistuksen aloittamista.
Kysymys 2: Miksi GD&T-merkityksen määritelmä on niin tärkeä monionteloisille lämpömuovaustyökaluille?
GD&T määrittelee tarkat, kolmiulotteiset toleranssialueet perinteisten lineaaristen rajojen sijaan. Tämä on ratkaisevan tärkeää monionteloisille työkaluille, koska se estää pienten kohdistusvirheiden kerääntymisen muottilevyyn. Asianmukaiset geometriset ohjaimet varmistavat, että jokainen ontelo on täydellisesti kohdakkain vastaavien pistokeapujen ja lävistysmuotien kanssa nopeiden koneistusjaksojen aikana.
Kysymys 3: Voidaanko vakiotyökalu- ja muotti-CAD-piirustus siirtää suoraan CAM-järjestelmiin?
Kyllä. Nykyaikaiset parametriset suunnittelualustat tarjoavat suoran yhteensopivuuden tietokoneavusteisten valmistusohjelmistojen kanssa. Tämän integroinnin ansiosta CNC-ohjelmoijat voivat luoda tarkkoja työstöradat suoraan kiinteästä geometriasta, minimoiden manuaaliset transkriptiovirheet ja varmistaen, että valmis teräs vastaa hyväksyttyä digitaalista suunnittelua.
Kysymys 4: Mikä vetokulma on tyypillisesti suositeltavaa syvävetosäiliön muottipesäkkeisiin?
Tavallisissa lämpömuovausonteloissa vaaditaan yleensä vähintään 1-2 asteen syväyskulma sivua kohden. Syvemmällä vedolla tai teksturoiduilla pinnoilla voi olla tarpeen lisätä vetoa 3–5 asteeseen, jotta osat irtoavat puhtaasti ja estetään kosmeettisia naarmuja automatisoitujen käsittelyjaksojen aikana.
